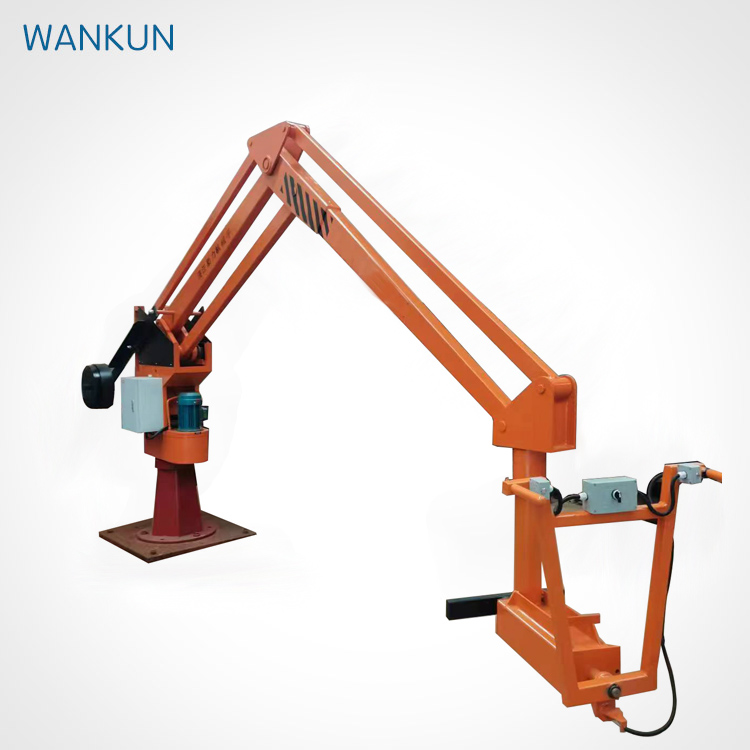

ZJZ0540 manipulator za odlaganje za Foundry
Rotate 360°
Ladle kapacitet 500kg
Radijus rada 4m
| proizvod | Specifikacijski model | Visoki kapacitet podizanja | Minimalna visina podizanja ladle | Maksimalna visina podizanja | Maksimalni radijski radijus | Rotacijski kut | Napomena |
| Hidraulični manipulator | Sljedeći članak0540 | 500 kg | Glavna osovina špilje je u početku paralelna s tlom (prilagođena prema zahtjevima kupca) | 1100 mm | Središte kolone je udaljeno 4000 mm od male osi rotacije | Glavna jedinica vrti se 345° Uređaj se okreće 360 stupnjeva | uključujući1setofPLCsystem |
1) Mehanizam za dizanje manipulatora je daljinski kontroliran i može se slobodno rotirati 360 °.
2) Stroj za lijevanje manipulator primjenjuje načelo mehanizma vezanja četiri bara. Svaka mehanička ruka može raditi i zaustaviti se pod bilo kojim kutom kako bi se postiglo uravnoteženo stacionarno stanje.To značajno smanjuje poteškoće za operatere tijekom postupka lijevanja, posebno kada se bave dizalicama i rastopljenim željezom. Cilj je smanjiti fizički stres i poboljšati brzinu i učinkovitost lijevanja.
3) Ne zahtijevaju se granični prekidači. Granična vrijednost postiže se vlastitim udarcem uljnog cilindra. Podizanje ruke pokreće se pokretom gore i dolje šipke, a postavljen je uređaj za bušenje, što rezultira malim udarcima i stabilnim radom.
4) Sigurnosni uređaji su ugrađeni u hidraulički sustav. imaju sigurnosnu funkciju zaštite u slučajevima preopterećenja i drugih situacija, sprječavajući pojavu lako oštećenih dijelova i nesreća.
5) PLC sustav može kontrolirati vrijeme otvaranja pumpe i ventila, kao i prilagodbu izlaza protoka.
1) Sve dimenzije na ovom crtežu mjere se u milimetrima.
2) Snaga stiskanja temeljnog tla ne smije biti manja od i tona po kvadratnom metru.
(3) Posebna pozicija električnog ormarića i povezanih plinovoda mora se odnositi na cjelokupni raspored plinovoda.
4) Žica vodič (3-fazni 5-žica sustav) ima prekrižnu površinu od 4 kvadratnih milimetara, s naponom od 380V + 220V, i 2,5 metara izložen.
