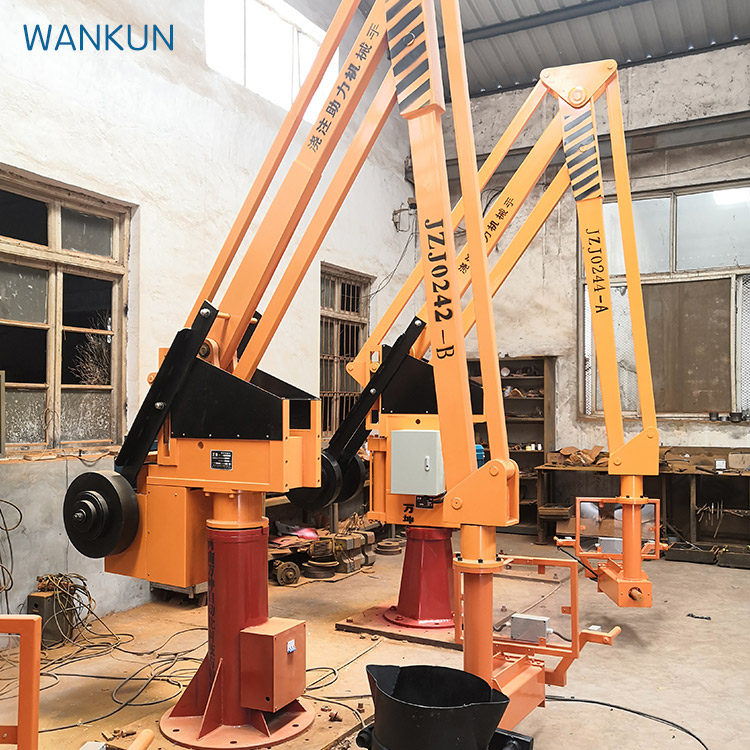

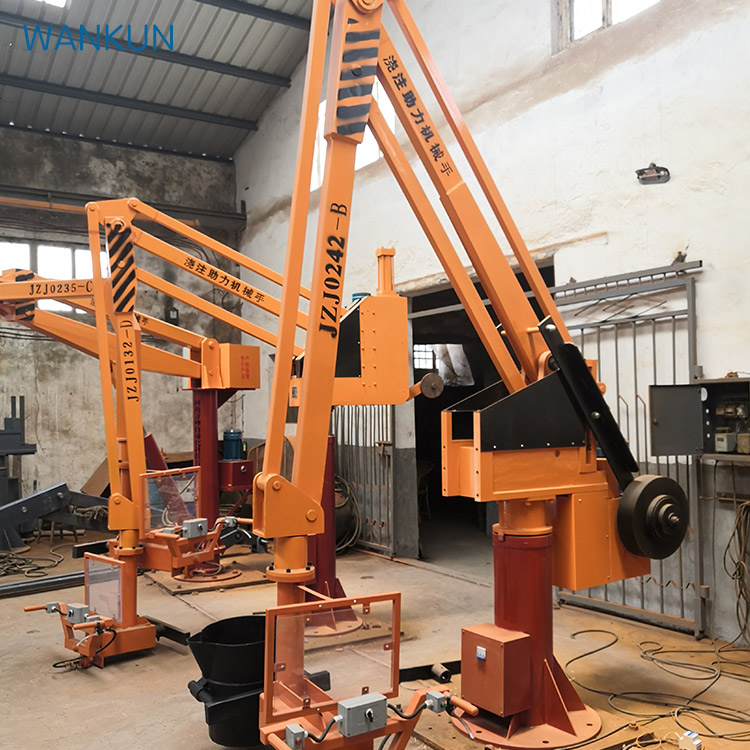

ZJZ serija hidraulički manipulator odljeva je nova vrsta opreme za odljevanje i dizanje, s sljedećim karakteristikama:

1, bez prekidača putovanja, pomoću vlastite granice putovanja cilindra i uređaja buffera.Kroz pokret pistonske palice gore i dolje kako bi se pokrenuo pokret dizanja, pokret je relativno stabilan.

Hidraulički sustav je opremljen sigurnosnim uređajem, koji ima sigurnosnu funkciju zaštite u slučaju preopterećenja i tako dalje, i izbjegava oštećenje dijelova i nesreća ravnotežne žbuke.

3. serija Zjz ulivanje manipulator je opremljen s ograničavanjem brzine i samo-spuštanje funkcije, što može učiniti težinu pad glatko i uštedjeti potrošnju energije. MANIPULATOR je pogodan za visoku učinkovitost podizanje i točno pozicioniranje i instalaciju teških predmeta unutar 300 kg, posebno za srednje i male FOUNdries. To ima prednosti male veličine, niske buke, lagane težine, novu i kompaktnu strukturu, sigurnu i pouzdanu operaciju, jednostavno i praktično održavanje, itd To je novi proizvod koji oslobađa operatera od ručnog rada čestih utovara i istovara i poboljšava učinkovitost proizvodnje.

Hidraulični manipulator za dizanje teških predmeta postiže se kroz sljedeće tri vrste sinteze pokreta:

1, vertikalno dizanje hidraulički pokret

2. ručno okrenuti kružnicu

Preusmjeravanje horizontalno ručno

MTehnički parametri ZJZ hidrauličnog manipulatora

Tablica 1 :

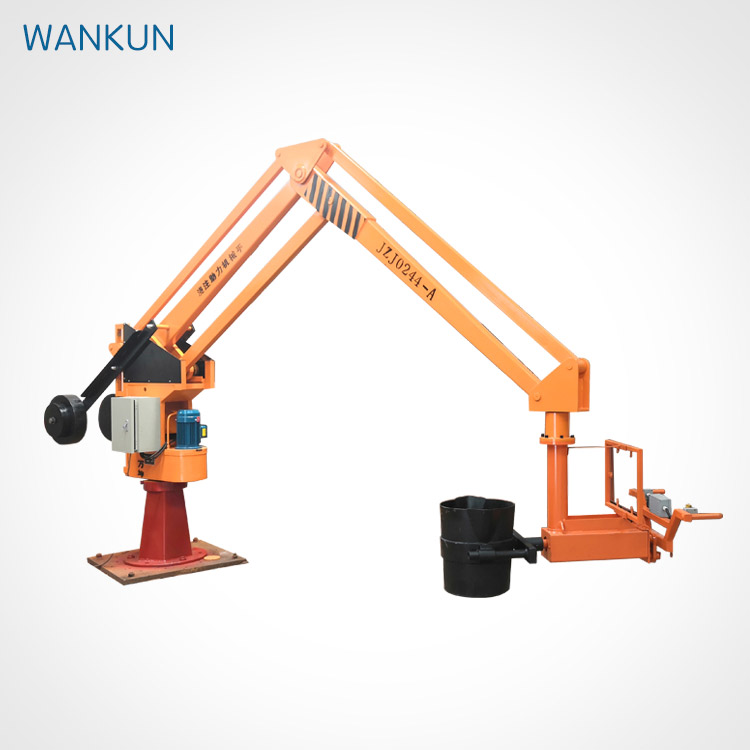

Vanjski crtež

Struktura i načelo

JZJ serija hidravlični lijevanje manipulator se sastoji od pet dijelova: fuselage, uravnoteženi četveroglačni mehanizam, hidravlični sustav i električna kontrola, ulivanje vrećica uređaj za promet.

Prva faza:

Ovaj dio sastoji se od baze,

Osnova se može postaviti na cementnu bazu (fiksna) (vidi Tablicu - za dimenzije baze) ili fiksirati na pokretnu košaricu (mobile). Tijelo se može rotirati u rasponu od 345 stupnjeva oko rotirajućeg osovine.

2, ravnoteža četiri mehanizam za povezivanje šipke:

Ovaj dio sastoji se od velike ruke, velike ruke kompleksa ruke, dizanje ruke, dizanje ruke kompleksa ruke, spajanje šipke, potporne ploče i ravnoteže blok i drugih dijelova. Dvije strane točke zavjese između potporne ploče i povezujuće šipke horizontalno se kreću parom jednokrevetnih kugličnih ležajeva na vodiču željeznice tijela. Zadašnji kraj velike ruke je povezan s glavom šipke šipke hidrauličkog cilindra kroz nož, a vertikalni pokret se obavlja duž vodiča šipke. Prilagodeni ravnotežni blok je instaliran na veliku ruku povezanu s četiri veze, što je uravnoteženo s samo-težom ravnoteže šipke, tako da šipka može postići svrhu povremene ravnote

3. hidraulički sustav:

Sastoji se od pogonske pumpe, elektromagnetskog usmjernog ventila, ulaznog i povratnog ulja, sigurnosnog ventila, hidrauličkog cilindra i tako dalje.Kada operater pritisne, stisne (ili spusti) gumb, hidrauličko ulje kroz elektromagnetski ventil u cilindar, donju komoru, gurne šipku dolje (ili gore) pokret, kroz načelo četiri poveznice, kako bi se pokrenuo pokret dizanja teških predmeta.

Kada težina podizanja premašuje 1,1 puta klasificiranu težinu, sigurnosni ventil se otvara i istovara, tako da težina ne može biti podignuta, kako bi se zaštitila sigurnost cijelog hidrauličkog balansera. (vidjeti sliku 4 za načelo)

Električni kontrolni dio:

Ovaj dio sastoji se od motora, prekidača kruga plastičnog kutije, fuse, kontrolnog gumba, AC kontaktora, malog releja, kontrolnog transformatora itd. (vidi Tablicu 2).Mašina koristi trofazni 380V, 50HZ napajanje (tri fazne četiri linije), neutralna linija treba biti čvrsto povezana.

Korištenje napajanja 24V. Linija napajanja može se voditi s dna podvozja ili s lijeve strane električne kutije. Kada se uključi prekidač zraka, automatski gumb za ponavljanje raspršivača uvijek se uključuje, a sustav počinje raditi nakon uključivanja daljinskog upravljača. Pritisnite gumb za uspon ili spuštanje (vidjeti sliku 3) kako biste podigli ili spustili raspršivač.

Sling

5. rasprostranjeni dio:

Informacijski dio sastoji se od uređaja za kontrolu komunikacije i vodoravnog uređaja za okretanje Mo. Rao Bao dobiva sastav okvira. Kroz bojenje kroz kontrolu, kladionica se može kontrolirati da se pomakne gore i dolje do umjetne zgrade, a ručna kočnica se može stisnuti da se okreće. Horizontalni rotirajući uređaj omogućuje operatoru da se lako primjenjuje.

Pakiranje, prijevoz, ugradnja i uvođenje

1. pakiranje, prijevoz i montaža

Kada se isporučuje, cijeli stroj je pričvršćen na poseban donji okvir za prijevoz, a uravnotežena četverobarna veza je pričvršćena na korpus s fiksnom pločom, tako da se ne može skliznuti natrag i naprijed.

Dijelovi opreme i rezervoara goriva bili su mokri s kišom. Cijeli stroj se također može podijeliti na tri dijela: korpus, uravnotežen mehanizam vezanja četiri bara i komponente protiv težine za pakiranje i prijevoz. Dijelovi stroja za montažu prema grafikonu, stavite stražu i vertikalne vodne ploče, nakon što je kran u rukama iznad, da se uravnoteže četiri barske veze, pokretna ruka, paralelno s pokretnom platnom na objema stranama križa na ruci na razini gornjeg vodnika, vodilo na četiri spojna kolica i spojna kolica, dva vodila u sredini vertikalne vodne ploče prije i poslije, zatim sastavljena prema uzorku u okretnoj vodičnici, fiksna vertikalna vodila, plo

2. instalacija i uvođenje

Molimo pažljivo pročitajte upute prije ugradnje stroja. Tijekom instalacije, kalibrirajte razinu betonske temeljne ravnine, a zatim fiksirajte cijelu mašinu na temelj. Povucite raspršivač do maksimalnog radnog radijusa na istoj visini i napravite kružni pokret od 340 stupnjeva. Pronađite vodoravnu točku raspršivača na trećoj jednakoj točki, a vodoravna pogreška tri točke ne smije prelaziti 15 mm. Povezati se na trofaznu 380V, 50HZ radnu napajanje (tri faze četiri žice), neutralna linija treba biti sigurno povezana. Nakon što je provjera ispravna, zatvorite prekidač napajanja električne kutije, pritisnite gumb kako biste provjerili je li

Obratite pozornost na sigurnosna pitanja

Prije uvođenja napajanja u stroj, treba instalirati tri prekidača za zaštitu od curenja.

2, školjka stroja mora biti uzemljena (PE linija), a uzemljenje je dobro.

Prije otvaranja poklopca električne kutije za održavanje, vanjska napajanja mora se prvo isključiti.

Prilikom rada na otvorenom, treba poduzeti mjere otpornosti na kišu i prašinu. strogo je zabranjeno kišu na mokru električnu opremu ili kišu da uđe u spremnik.

5, daljinski prijenosnik trebao bi biti dva mjeseca (ovisno o upotrebi) za zamjenu baterije.

lubrikanti

1. valjane ležajeve svakog dijela stroja su podmazani kalcijevom masnoćom, očišćeni i zamijenjeni jednom svakih šest mjeseci.

Kontaktna površina između prednjeg i stražnjeg vertikalnog vodila i valjka podmazuje se kalcijevom mastom jednom mjesečno.

3, rezervoar za ulje s 32# ~ 48# hidrauličnim uljem protiv nošenja, površina ulja ne bi trebala biti na dnu površine ulja uljnog prozora 10 mm ispod, model hidrauličnog ulja prema korištenju okoliša, čišćenje svakih šest mjeseci, zamijeniti jednom.

2 Električni shematički dijagram

Tablica 2 :

Slika 5

Schematika hidrauličkog sustava
